主要特性：HEC750磁性連續測斜儀以高品質的加速度計和磁傳感器為核心部件，采集地球重力場和地磁場的三維分量，井下實時解算，在三維空間對井身軌跡進行連續、精確測量。系統采用了基于航空航天慣導技術的姿態解算方法，通過先進的軟件校驗和補償，保證了系統的精度和可靠性。
產品介紹

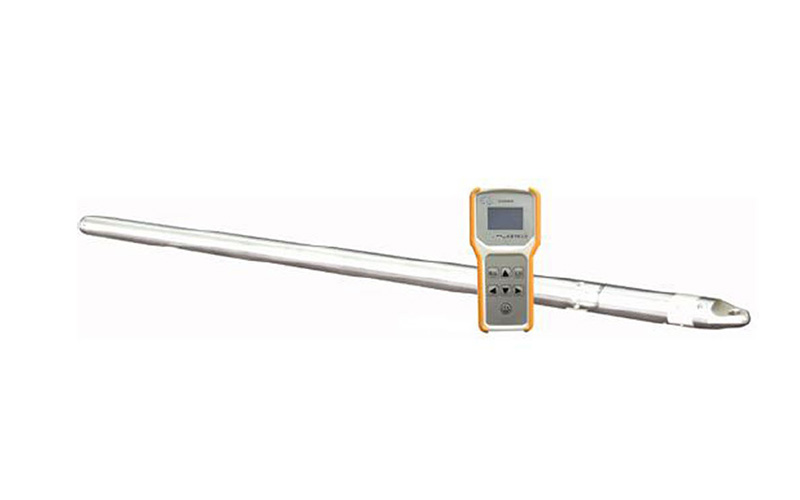

HEC750磁性連續測斜儀以高品質的加速度計和磁傳感器為核心部件，采集地球重力場和地磁場的三維分量，井下實時解算，在三維空間對井身軌跡進行連續、精確測量。系統采用了基于航空航天慣導技術的姿態解算方法，通過先進的軟件校驗和補償，保證了系統的精度和可靠性。
HEC750為石油測斜領域應用特別進行優化，使其非常適合于測井設備定位，定向打井。用戶只需要把HEC750連接到數據傳輸電路中，就可以完成系統設計。HEC750工作溫度可以達到175°。通過先進的溫度補償算法，HEC750可以在全溫范圍內輸出高精度角度值。
主要特性
產品指標
| 性能指標 | ||
| 角精度(0 –150°C) | 方位角 | ±0.3° |
| 工具面角(橫滾) | ±0.1° | |
| 傾斜（俯仰） | ±0.1° | |
| 溫度范圍 | 工作溫度 | 0 to 175°C |
| 貯存溫度 | -55 to +180°C | |
| 功率 | 750 | +12V to +30V 70 mA @ 15V |
| 750WL | +12V to +30V 70 mA @ 15V | |
| 物理特性 | 尺寸 | Φ35mm×394mm |
| 重量 | 680克 | |
| 沖擊 | 1000G 1ms 半正弦波 | |
| 振動 | 20G rms 5-1000Hz | |
| 接口特性 | 邏輯電平 | TTL |
| 通信速率 | 最大9600 | |
| 電纜調制解調器(750WL) | 2025-2225 Hz @ 300 baud | |
| 電纜電壓(750WL) | 1 to 4v 峰峰值 | |
| 輸出格式 | 十六進制或 ASCII 碼 | |
| 主連接器 | MDM15SH003P (ITT Cannon) | |
| 匹配連接器 | MDM15PH003L (ITT Cannon) | |
更多內容請點擊右上方的 產品手冊下載
